Блоки из ТЭНов, ТЭНБ

Блок трубчатых электронагревателей

Блок трубчатых электронагревателей (ТЭНБ) — это конструктивное объединение нескольких трубчатых электронагревателей (ТЭНов) на общем фланце или раме, предназначенное для ускоренного и равномерного нагрева жидких или газообразных сред (воды, масла, воздуха и т. д.) в промышленных и бытовых установках (котлах, резервуарах, теплообменниках). Конструкция обеспечивает повышенную суммарную мощность по сравнению с одиночным ТЭНом, может включать терморегуляторы, датчики температуры и защитные элементы, а исполнение подбирается с учётом рабочей среды, давления и требуемого температурного режима.

В компании «Марион» вы можете купить блок ТЭНов с необходимым количеством нагревательных элементов. Размеры ТЭНБ, их характеристики, а также вид и размер крепежных элементов будут подобраны в соответствии с вашими потребностями. Нагреватели могут быть выполнены из латуни, углеродистой или нержавеющей стали.

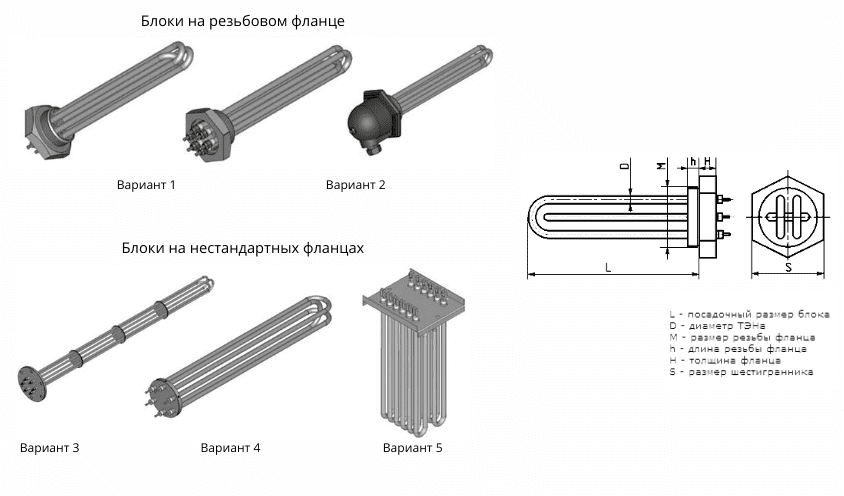

Основные параметры блок-ТЭНов:

Возможно, вас заинтересует:

ТЭНы для водонагревателей и бойлеров

Строение блока трубчатых электронагревателей

Конструкция блока ТЭНов представляет собой герметично закреплённые на общем фланце несколько трубчатых электронагревателей. Выбор способа их крепления — чаще всего пайка или сварка — зависит от рабочего давления среды. В промышленные и бытовые установки ТЭНБ монтируют с помощью резьбы, шпилек, болтов или прижимных пластин. Конструкция блок-ТЭНа неразъёмная, и её эксплуатация возможна только в тех условиях, для которых рассчитаны нагреватели.

Особенности эксплуатации блок-ТЭНов

Для длительной работы блочного нагревателя важно соблюдать условия эксплуатации:

• Не включать ТЭНБ вне рабочей среды — это приводит к перегреву и выходу из строя.
• Полностью погружать активную поверхность нагревателя в жидкость (за исключением холодной зоны, если она предусмотрена).
• Обеспечивать стабильное давление и температуру в пределах паспортных значений.

Для надёжной фиксации отдельных нагревателей относительно друг друга и всей конструкции в крепежном гнезде используются фланцы, прижимные планки и другие виды соединений. Они могут быть как типовые, так и уникальные. Если вам не подходит ни один из нагревателей из каталога — мы сделаем блок-ТЭН под заказ и оснастим тем типом соединения, которое вам необходимо.

Виды трубчатых нагревателей ТЭНБ

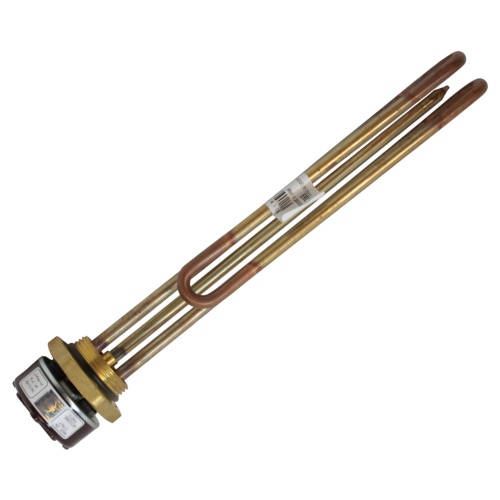

Компания «Марион» предлагает купить разнообразные блоки трубчатых нагревателей. Кроме нагревателя в комплект по запросу могут входить термостаты силой тока 15–20 А, уплотнительные кольца, защитные колпаки. ТЭНБ с терморегулятором предназначен для автоматического поддержания температуры и нагрева среды.

Области применения блок-ТЭНов:

• Бойлеры и водонагреватели бытового и промышленного назначения.
• Радиаторы и системы отопления.
• Масляные ванны и теплообменники.
• Проточные нагреватели для технологических линий.

Стандартные нагревательные блоки подходят для монтажа в бойлеры, радиаторы различных типов, котлы, системы отопления. Наибольшим спросом пользуются блочные ТЭН на резьбовом фланце. Этот тип фланца универсален, имеет достаточно широкую размерную сетку и подходит для многих моделей электрических водонагревательных приборов.

Маркировка и технические характеристики

Все ТЭНБ, произведенные компанией «Марион», спроектированы в соответствии с ГОСТ 13268–88 для промышленных нагревателей и соответствуют ТУ заказчика.

Большое преимущество ТЭНов блочной конструкции — возможность установить несколько нагревательных элементов на одном фланце. Это позволяет сэкономить место в ёмкости и не добавлять крепежных отверстий, что повышает отказоустойчивость всего рабочего узла. Кроме того, при той же нагревательной мощности один блочный нагреватель требует меньше работ по обслуживанию, чем несколько отдельно установленных ТЭНов.

Все технические характеристики блочных нагревательных элементов ПК «Марион» соответствуют ГОСТ 13268–88 для ТЭНов, предназначенных для комплектации промышленных установок. Блок-ТЭНы для бытовых устройств выполнены по ГОСТ 19108–81.

Частые вопросы о Блоках ТЭН

Компания «Марион» производит и поставляет стандартные ТЭНБ на резьбовом фланце с дюймовой или метрической резьбой; с защитным колпаком; блочные нагреватели с фланцами нестандартных размеров и форм, изготовленными по эскизам заказчика. При производстве под заказ значения мощности и напряжения будут соответствовать задачам заказчика. Гарантируем качественное и быстрое выполнение работ, оперативно доставляем нагреватели по всей территории России.

Для заказа ТЭНБ нужной конфигурации свяжитесь с нами по почте, по телефону или через любую форму обратной связи. При необходимости менеджеры проконсультируют вас и помогут подобрать нагреватель, который эффективно решит стоящие перед вами задачи.

Не нашли подходящий ТЭН?

Если в каталоге нет готового решения для вашего оборудования, мы разработаем и изготовим блок-ТЭН индивидуально под ваши требования. Отправьте нам технические параметры, чертежи фланца или фото вышедшего из строя нагревателя. Специалисты ПК «Марион» подберут оптимальную компоновку, рассчитают мощность и подготовят коммерческое предложение в кратчайшие сроки. Свяжитесь с нами удобным способом — консультация бесплатна!
