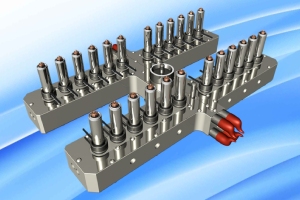

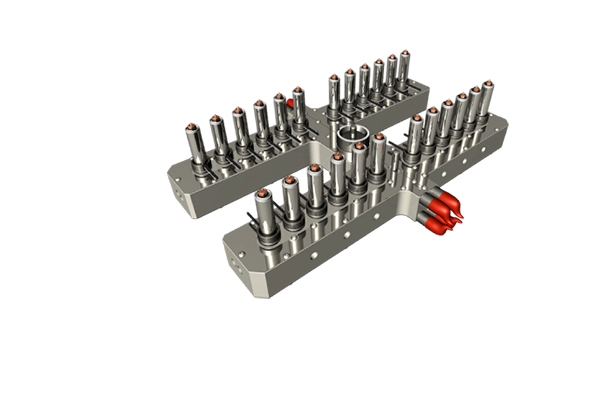

Нагреватели для горячеканальных систем

Что такое горячеканальные системы?

Горячеканальная система — это важный элемент современных пресс-форм для литья пластиков под давлением. Основной задачей этой системы является доставка расплавленного полимера из сопла термопластавтомата непосредственно в формообразующую полость пресс-формы. Это обеспечивает высокую эффективность и качество процесса литья.

Горячеканальные системы обычно состоят из четырех ключевых компонентов:

• Литниковая втулка — обеспечивает подачу расплавленного материала в пресс-форму.
• Коллектор — равномерно распределяет расплавленный полимер по различным каналам.
• Горячеканальные сопла — регулируют поток расплава, обеспечивая точность и стабильность процесса.
• Запорный механизм инжекторов — управляет подачей полимера, позволяя контролировать момент начала и окончания впрыска.

Работа горячеканальной системы контролируется с помощью специального температурного контроллера, а в некоторых случаях также используется таймер для последовательного впрыска.

Для обеспечения прогрева и поддержания требуемой температуры, необходимой для переработки полимерного сырья в пресс-форме, используются электронагреватели. Горячеканальные системы могут иметь различные типы установки нагревателей, в зависимости от их конструкции и функциональности. Существуют также системы с смешанным типом нагрева, где применяются различные виды электронагревателей для достижения оптимальной температурной выработки.

Для мониторинга температуры нагревателей и правильной регулировки термической обработки материала используются термопары, которые выбираются с учетом специфических условий эксплуатации и среды. Такое внимание к термоконтролю позволяет обеспечить надежность и эффективность работы горячеканальных систем, что, позитивно влияет на качество конечной продукции.

Главные различия между горячеканальными и холодоканальными системами впрыска

Горячеканальные системы (ГКС) отличаются от холодоканальных систем по принципу работы и организации процесса литья пластиков и полимеров. В горячеканальных системах отсутствует затвердевший полимер в литниковом канале, что позволяет избегать образования отходов и эффективно использовать сырье. В отличие от них, холодоканальные системы требуют отделения затвердевшего литника от готового изделия после каждого цикла, что ведет к дополнительным трудозатратам и увеличивает общее время производства. Хотя холодоканальные системы могут иметь более низкие первоначальные затраты, горячеканальные системы часто обеспечивают более высокую производительность и лучшее качество конечной продукции.

Классификация горячеканальных систем

Горячеканальные системы можно классифицировать по методу обогрева на установки с внутренним и наружным нагревом:

Внутренний нагрев включает использование спиральных электронагревателей, патронных ТЭНов и гибких ТЭНов, что позволяет иметь эффективный и равномерный нагрев сопел и каналов.

Наружный нагрев подразумевает использование нагревателей, которые располагаются снаружи каналов. Эти устройства, включая спиральные и сопловые нагреватели, обеспечивают быстрый и эффективный обогрев внешних элементов, что минимизирует теплопотери.

Горячеканальные системы могут комбинировать оба типа нагрева, что делает их более гибкими и адаптируемыми к различным производственным условиям. Такие системы обычно называют пресс-формами смешанного типа.

Патронные нагреватели в горячеканальных системах

Патронные нагреватели представляют собой цилиндрические электронагревательные элементы, которые устанавливаются в специально подготовленные отверстия в пресс-формах горячеканальных систем. Патронные нагреватели обеспечивают высокую точность и равномерность нагрева, что критически важно для поддержания стабильной температуры расплавленного полимера. Это позволяет избежать дефектов в процессе литья и увеличить качество готовых изделий.

Гибкие формируемые ТЭНы для ГКС

Гибкие ТЭНы, или термоэлектрические нагреватели, представляют собой нагревательные элементы, которые могут быть сформированы под определенные геометрические контуры объектов. Эти ТЭНы способны адаптироваться под любые формы, что позволяет их использовать в самых различных конструкциях. Гибкие ТЭНы обеспечивают равномерный нагрев поверхности и используются для равномерного нагрева пресс-форм со сложной геометрией.

Витковые нагреватели для ГКС

Витковые нагревательные элементы — это специализированные нагреватели, которые используются для нагрева сопел и литниковых каналов горячеканальных систем. Они позволяют концентрировать тепло в ограниченном пространстве, это делает витковые нагреватели идеальным решением для случаев, когда требуется высоко сфокусированный нагрев. Выбор конфигурации и диаметров зависит от конкретных задач и требований к процессу литья.

Сопловые нагреватели для горячеканальных систем (ГКС)

Сопловые нагреватели — это устройства, которые обеспечивают нагрев сопла впрыска полимера в пресс-форму. Они способствуют поддержанию температуры расплавленного полимера на необходимом уровне. Эти нагреватели помогают предотвратить загустения материала и обеспечивают его непрерывную подачу.

Итоги

Использование горячеканальных систем приносит множество преимуществ, таких как минимизация твердых литников, что существенно сокращает отходы и экономит сырье, а также снижает затраты на его переработку и хранение. Системы обеспечивают более быстрое и эффективное литье, ускоряя весь процесс благодаря точному температурному контролю и снижению времени охлаждения.

Кроме того, стабильная температура расплава способствует повышению качества продукции и точности размеров изделий, что является важным аспектом в современном производстве. Они позволяют использовать меньшие объемы термопластов, оптимизируя расход материала и снижая затраты. Также стоит отметить, что такие системы минимизируют необходимость в удалении литников из пресс-форм, что упрощает процесс, сокращает время простоя и снижает затраты на дополнительную обработку. Горячеканальные системы предлагают более широкие возможности настройки форм под конкретные производственные требования, а также внедрение технологии «каскадного впрыска», которая улучшает распределение материала и увеличивает гибкость процессов литья. В конечном итоге, все эти аспекты делают горячеканальные системы более эффективными и экономичными для современного производства.
